硅橡膠灌封基本工藝流程

發(fā)布時間:2020-05-18 01:52:09

閱讀量:

來源:威凱樹脂膠網(wǎng)

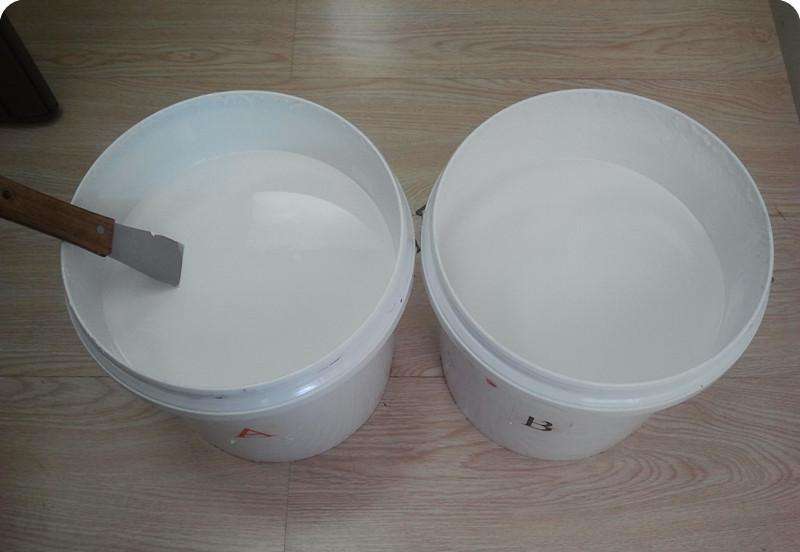

硅橡膠介紹

　　硅橡膠可在很寬的溫度范圍內(nèi)長期保持彈性, 硫化時不吸熱、不放熱, 并具有優(yōu)良的電氣性能和化學(xué)穩(wěn)定性能, 是電子電氣組裝件灌封的首選材料。

　　室溫硫化(RTV) 硅橡膠按硫化機(jī)理分為縮合型和加成型，按包裝形式分為單組分型和雙組分型。縮合型硅橡膠硫化時通常會放出低分子物。因此, 在灌封后應(yīng)放置一段時間, 待低分子物盡量揮發(fā)后方可使用。加成型RTV 硅橡膠具有優(yōu)良的電氣強(qiáng)度和化學(xué)穩(wěn)定性, 耐候、防水、防潮、防震、無腐蝕且無毒、無味, 易于灌注、能深部硫化, 收縮率低、操作簡單, 能在-65 ～ 200 ℃下長期使用;但在使用過程中應(yīng)注意不要與N 、P 以及金屬有機(jī)鹽等接觸, 否則膠料不能硫化。

硅橡膠灌封基本工藝流程

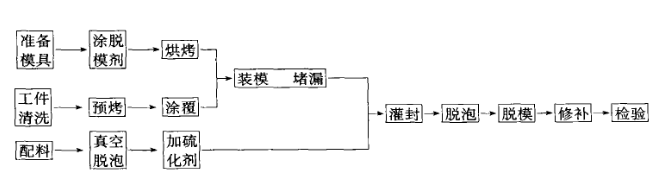

　　灌封工藝按電器絕緣處理方式不同, 可以分為模具成型和無模具成型兩種 ;模具成型又分為一般澆注和真空灌注兩種。在其它條件相同時一般采用真空灌注。普通的灌封工藝流程如下圖所示。

硅橡膠灌封中常見的問題

　　模具設(shè)計(jì)，硅橡膠在使用時是流體, 為了不使膠料到處漏流, 造成膠料浪費(fèi)和污染環(huán)境, 模具的設(shè)計(jì)很關(guān)鍵。模具設(shè)計(jì)一般要做到以下幾點(diǎn):便于組裝, 拆卸, 脫模;配合嚴(yán)密, 防止膠料泄漏；支撐底面平整, 以保證干燥過程中膠層各部分厚度基本一致, 便于控制灌封高度。

　　氣泡，膠料中混入氣泡后, 不僅影響產(chǎn)品外觀質(zhì)量, 更重要的是影響產(chǎn)品的電氣性能和機(jī)械性能。對于硅橡膠, 由于韌性好, 氣泡主要影響產(chǎn)品的電性能。產(chǎn)生氣泡的原因主要是:反應(yīng)過程中產(chǎn)生的低分子物或揮發(fā)性組分;機(jī)械攪拌帶入的氣泡;填料未徹底干燥而帶入的潮氣；原件之間的窄縫死角未被填充而成空穴。對于雙組分硅橡膠 , 膠料混合時必須充分?jǐn)嚢?。采用真空干燥箱進(jìn)行真空排氣泡處理, 可使膠層質(zhì)量明顯提高, 且強(qiáng)度、韌性同時提高。

　　膠料與電子器件的粘接性，灌封料使電子器件成為一個整體, 從而提高電子器件的抗震能力。要提高其粘接強(qiáng)度, 除選擇粘接性能好的膠料外, 還應(yīng)注意操作過程中的工件清洗、表面處理及脫模等。

環(huán)氧樹脂灌封膠工藝流程及問題分析聚氨酯灌封工藝

相關(guān)產(chǎn)品推薦

返回列表
