2020-08-17 03:45:15
人氣：
來源:威凱樹脂膠水網(wǎng)

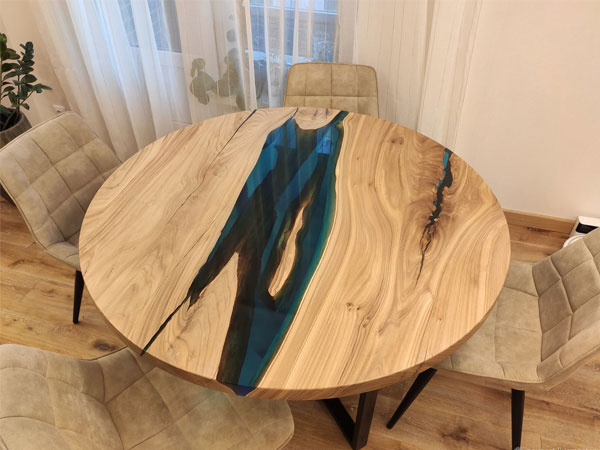

這款DIY環(huán)氧樹脂桌面膠水，主要是用來制作DIY工藝品的，目前在國外十分流行這款膠水，他們都是用來做桌子，所謂的樹脂與木頭結合會讓你產(chǎn)生讓你驚艷的效果，本公司專業(yè)生產(chǎn)環(huán)氧樹脂AB膠水，全國各地均可以銷售，還遠銷海外各地。
一、環(huán)氧樹脂
環(huán)氧樹脂是指分子中含有兩個以上環(huán)氧基團的一類聚合物的總稱。它是環(huán)氧氯丙烷與雙酚A或多元醇的縮聚產(chǎn)物。由于環(huán)氧基的化學活性，可用多種含有活潑氫的化合物使其開環(huán)，固化交聯(lián)生成網(wǎng)狀結構，因此它是一種熱固性樹脂。雙酚A 型環(huán)氧樹脂不僅產(chǎn)量最大，品種最全，而且新的改性品種仍在不斷增加，質(zhì)量正在不斷提高。
二、使用方法
1.先將稱量器具、調(diào)膠器具、作業(yè)物載具、干燥設備等必要的器具和設備以及待滴膠作業(yè)物準備到位;
2.將天平秤(或電子秤)、烤箱、作業(yè)物載具、工作臺面放置或調(diào)整水平;
3.用干爽、潔凈的廣口平底容器(具)秤量好A膠,同時按比例稱好B膠(一般為3:1重量比);
4.用圓玻璃棒(或圓木棒)將AB混合物左、右或順、逆時針方向攪拌,同時容器(具)最好傾斜45°角并不停轉動,持續(xù)攪拌1—2分鐘左右即可;
5.將攪拌好的AB混合膠水裝入帶尖嘴的軟塑膠瓶內(nèi)進行滴膠;
6.滴膠面積稍大或滴膠水的數(shù)量較多時,為加速消除膠水中的氣泡,可采用以液化氣為燃料的火槍來催火消泡,消泡時火槍的火焰要調(diào)整到完全燃燒狀態(tài),且火焰離作業(yè)物表面最好保持25cm左右距離,火槍的行走速度也不能太快或太慢,保持適當速度即可;
7.待氣泡完全消除掉以后就可將作業(yè)物以水平方式移入烤箱加溫固化,溫度調(diào)節(jié)應先以40℃左右烤30分鐘再升高到60℃--70℃,直到膠水完全固化。
8.如果對滴膠效果要求嚴格的話，建議盡量讓滴過膠水的作業(yè)物自然水平待干。
三、儲存方法
1.陰涼干燥處貯存，貯存期為12個月(25℃下)。
2.此類產(chǎn)品屬于非危險品，可按一般化學品運輸。
3.膠體的A、B組分均須密封保存，小心在運輸過程中泄漏!
4. 超過保存期限的產(chǎn)品應確認有無異常后方可使用。
四、使用注意事項
1.天平秤(或電子秤)、烤箱、工作臺面或作業(yè)物載具等器具要務必放置水平,否則會影響稱量的準確或會使剛滴上膠水的作業(yè)物發(fā)生溢膠。
2.用天平稱或電子秤稱量膠水時一定要除去容器重量,以免稱量不準。
3.所用容器具務必干爽、清潔、無塵,否則會影響膠水固化后的表面效果,導致波紋、水紋以及麻點等不良現(xiàn)象發(fā)生。
4.膠水務必按重量比稱量準確,比例失調(diào)會使膠水長時間不干或硬膠變軟膠。
5.膠水務必攪拌均勻,否則膠水固化后表面會出現(xiàn)龜殼紋即樹脂紋路,或者膠水會固化不完全。
6.操作現(xiàn)場和工作環(huán)境須空氣流通,并且務必作到無灰塵、雜物,否則會影響膠體透明度或使膠水固化后表面出現(xiàn)斑點.效果。
7.工作環(huán)境的空氣相對濕度建議控制在68%以內(nèi)，現(xiàn)場溫度以23-25℃為宜。工作環(huán)境濕氣太重,則膠水表面會被氧化成霧狀或氣泡難消。溫度過低或者過高都會影響膠水固化和使用時間。
8.滴過膠水的作業(yè)物要在集中區(qū)域待干,待干溫度應該掌握在28℃-40℃左右。
9.貨期如果緊張,可以采用加溫固化的方式,但必須是要在集中待干區(qū)域待干90分鐘以上才能進行加溫,加溫溫度應該控制65℃以內(nèi),具體干燥時間要根據(jù)膠水本身來定,我公司平面軟膠或硬膠在60℃溫度下可以2小時完全固化.(如果不是急于貨期,請盡量采用28-35℃的常溫固化,時間應該會在20小時左右,這樣可以最大限度的保證滴膠質(zhì)量)。
10.膠桶開蓋倒出膠水后需馬上蓋好,避免與空氣長時間接觸導致膠水氧化結晶。 五、包裝及物流配送 20KG/套。(A組分10KG+B組分10KG),包裝重量可根據(jù)您的需要進行協(xié)商。本公司默認配送德邦物流，廣東部分地區(qū)可根據(jù)用量直接專車送貨上門，當然也可以按照您對應的地區(qū)安排合適的合作物流配送。
專注環(huán)氧樹脂膠
